Genauigkeit der Indoor-Positionierung: was eine 1-m-Zahl wirklich liefert

Die Ein-Meter-Spezifikation und warum sie nicht das bedeutet, was Sie denken

Fast jeder Anbieter von Indoor-Positionierung führt mit einer einzigen Genauigkeitszahl. Ein Meter. Ein halber Meter. Sub-Meter. Auf einer Folie wirkt die Zahl entscheidend und überzeichnet fast immer das, was eine Navigations-App einem Besucher mitten in einem echten Gebäude liefert. Die Zahl ist für sich genommen selten falsch. Sie beantwortet bloß eine andere Frage als die, die ein Verantwortlicher für digitale Erlebnisse, eine Flughafenbetriebsleitung oder ein Wegleitsystem-Owner im Krankenhaus beantwortet braucht.

Wenn Sie eine Indoor-Navigationsplattform für ein Immobilien- oder Betriebsprogramm bewerten, soll dieser Beitrag Ihnen ein Arbeitsvokabular für Genauigkeit der Indoor-Positionierung geben, damit Sie Anbieterunterlagen aufmerksamer lesen und die wenigen Fragen stellen können, die ein brauchbares System von einem frustrierenden trennen. Die kurze Version: Eine einzelne Genauigkeitszahl ist fast bedeutungslos ohne die statistische Definition dahinter, die Umgebung, in der sie gemessen wurde, und die Fehlerfälle, die sie verbirgt.

Drei Definitionen, versteckt in einer Zahl

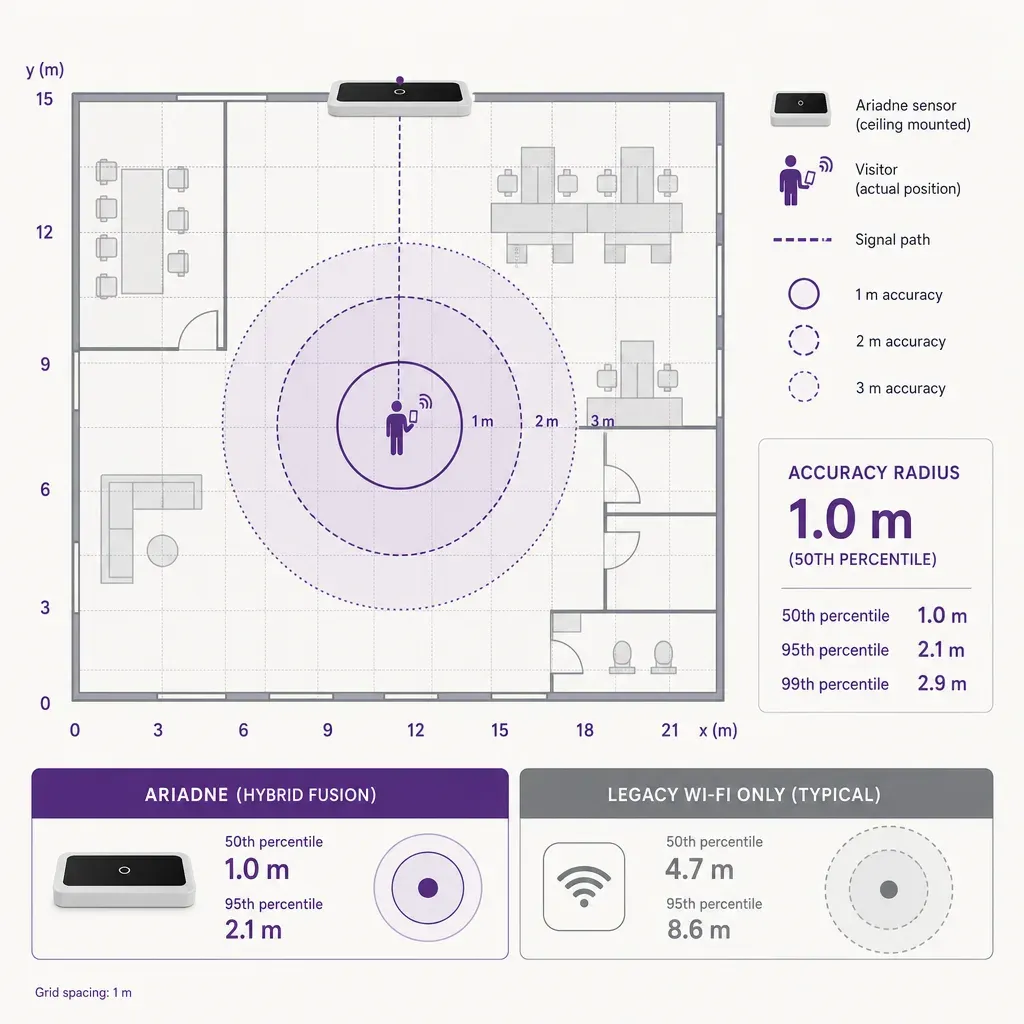

Wenn ein Anbieter „1 m Genauigkeit“ schreibt, kann die Zahl drei verschiedene Dinge bedeuten. Sie sind nicht austauschbar, und die Lücke zwischen ihnen ist häufig die Lücke zwischen einer bequemen Demo und einem enttäuschenden Rollout.

• RMS, der quadratische Mittelwert des Fehlers. Die Quadratwurzel des durchschnittlichen quadrierten Fehlers über viele Positionsstichproben. RMS gewichtet große Fehler überproportional, weil das Quadrieren sie verstärkt; ein System mit seltenen, aber großen Ausreißern hat also einen schlechteren RMS als eines mit stetigem, mäßigem Fehler. RMS ist der Wert, den Ingenieure intern üblicherweise nennen.
• CEP, der zirkuläre wahrscheinliche Fehler. Meist als CEP50 oder CEP90 angegeben: der Radius eines Kreises um die wahre Position, der 50 Prozent oder 90 Prozent der Positionsfixes enthält. CEP50 entspricht ungefähr dem Medianfehler; CEP90 ist der Radius, dem Sie in neun von zehn Fällen vertrauen können. CEP90 ist für eine Navigations-App deutlich ehrlicher, weil Nutzer den schlechten Fix bemerken, nicht den medianen.
• Worst-Case-Fehler. Der größte einzelne Fix, den das System im Test produzierte. Nützlich als Plausibilitätsprüfung, denn ein Worst Case von 12 Metern in einem 4 Meter breiten Korridor schickt einen Besucher durch eine Wand, egal wie gut der Durchschnitt aussieht. Anbieter führen fast nie mit dieser Zahl.

Ein Anbieter, der „1 m“ angibt, ohne zu sagen, welche Definition gemeint ist, ist entweder nachlässig oder bewusst optimistisch. Derselbe Datensatz kann einen RMS von 1 m, einen CEP90 von 1,5 m und einen Worst Case von 8 m liefern, und alle drei Zahlen beschreiben dasselbe System. Die Zahl, die dem entspricht, was ein Besucher erlebt, liegt näher an CEP90 als an RMS.

Wo dasselbe System unterschiedliche Zahlen liefert

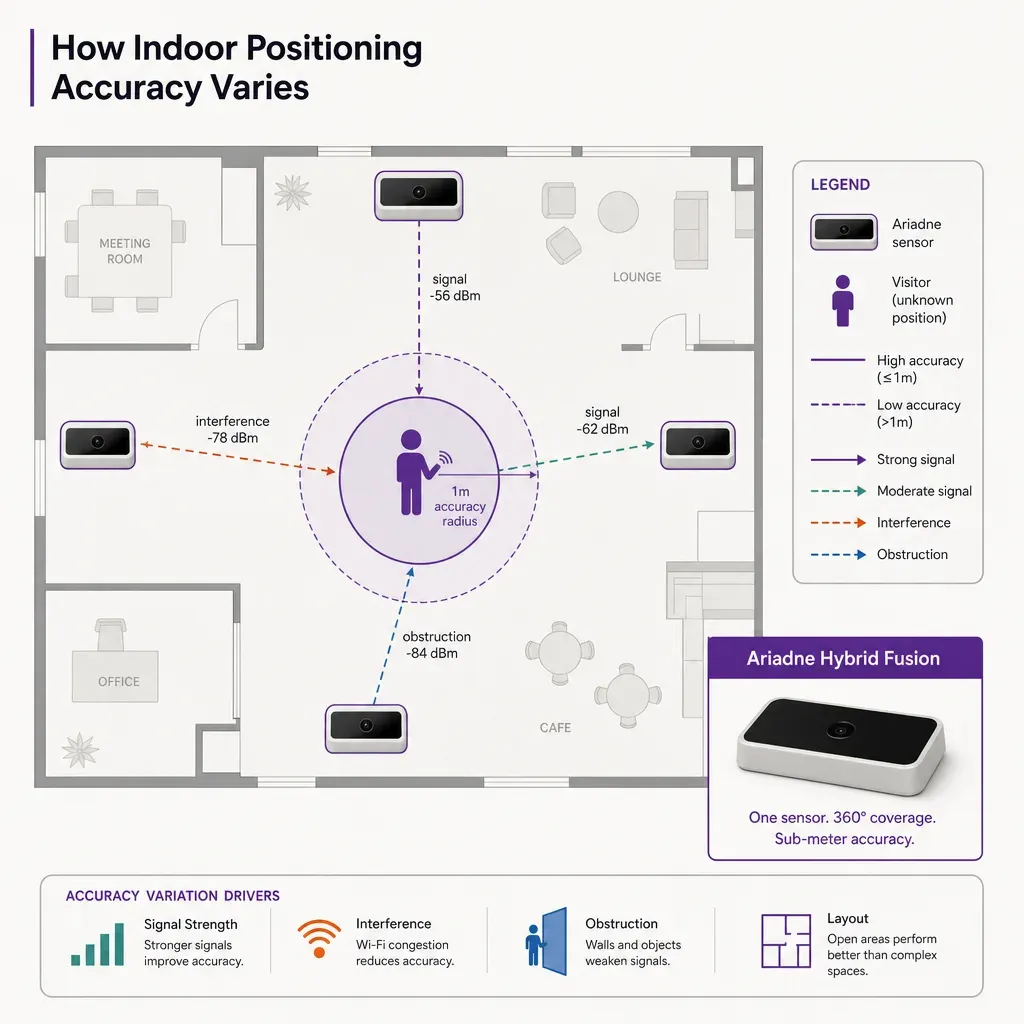

Selbst wenn die Definition geklärt ist, ist Indoor-Genauigkeit keine einzelne Eigenschaft einer Positionierungsplattform. Sie ist eine Eigenschaft der Plattform im Zusammenspiel mit einer bestimmten Art von Innenraum. Derselbe Algorithmus und derselbe Sensormix erzeugen in den vier folgenden Umgebungen sichtbar unterschiedliche Zahlen. Behandeln Sie die folgenden Bandbreiten als typische Branchenerwartungen, illustrativ statt an Ihrem Standort gemessen.

Im Korridor, fern von Fenstern

Ein langer Korridor mit strukturierten Signalquellen auf beiden Seiten, fern von Außenfenstern, ist die freundlichste Umgebung für jeden funkbasierten Positionierungsansatz. Signalreflexionen werden von den Wänden begrenzt, die Richtung des Nutzers ist durch die Korridorgeometrie eingeschränkt, und das Map-Matching kann einen verrauschten Fix mit Zuversicht auf die Korridorlinie ziehen. Branchenerwartungen für ein gut kalibriertes System in dieser Art Raum liegen typischerweise im unteren einstelligen Meterbereich für CEP90, und das Nutzererlebnis entspricht dem Demo-Erlebnis: Der blaue Punkt bewegt sich, wohin sich der Nutzer bewegt, ohne sichtbaren Versatz.

Offenes Atrium oder weite Halle

Ein Atrium, eine weite Halle oder jedes hohe offene Volumen ist schwieriger, aus zwei Gründen. Map-Matching hat weniger Anhaltspunkte, weil der Nutzer legitim irgendwo in einem großen offenen Polygon sein kann. Und die Geometrie des Raums verändert, wie sich Funksignale ausbreiten, mit längeren Pfaden und weniger Near-Field-Ankern. Der typische CEP90 in offenen Volumen ist deutlich schlechter als im Korridor, oft zwei- bis dreifach so hoch, und das sichtbare Symptom ist ein blauer Punkt, der einige Meter driftet, während der Nutzer stillsteht. Die Abhilfe ist üblicherweise ein dichteres Ankermuster, nicht ein anderer Algorithmus.

Nahe Fenstern und Außenwänden

Die Positionsqualität sinkt häufig an der Gebäudegrenze. GPS, das die meisten Telefone drinnen weiterhin verwenden, wenn sie können, liefert nahe Fenstern selbstbewusste, aber ungenaue Fixes, und die Plattform muss entscheiden, ob sie ihnen traut. Reflexionen an Glas können außerdem die funkbasierte Signalmustererkennung verwirren. Ein häufiger Fehlerfall ist ein blauer Punkt, der außerhalb des Gebäudes einrastet statt im Raum, in dem der Besucher tatsächlich steht. Die Branchenerwartungen sind entlang von Fensterwänden spürbar schlechter als in Innenkorridoren, und die Lücke zeigt sich am deutlichsten bei randständigen Einzelhandelsflächen, Lounges an der Gate-Linie und ambulanten Räumen mit raumhoher Verglasung.

Mehrstöckig und Stockwerkswechsel

Die Stockwerksidentifikation ist ein eigenes Genauigkeitsproblem und wird oft getrennt von der horizontalen Genauigkeit angegeben. Ein System kann den Besucher metergenau auf dem falschen Stockwerk platzieren, und aus Wegleit-Sicht ist das ein schlimmerer Fehler als 5 Meter daneben auf dem richtigen. Die schwierigen Fälle sind Treppenhäuser, Rolltreppen und Splitlevel-Mezzanines, in denen sich der Besucher tatsächlich zehn Sekunden lang zwischen Stockwerken befindet und die Plattform sich auf ein Label festlegen muss. Ehrliche Anbieter geben eine separate Stockwerksgenauigkeit an, üblicherweise als Prozentsatz der Fixes auf dem richtigen Stockwerk formuliert, und sie unterscheiden stabile Stockwerke von Übergangsphasen.

Warum eine Zahl nicht alle vier beschreiben kann

Sobald Sie akzeptieren, dass sich dieselbe Plattform in einem Korridor, einem Atrium, einer randständigen Fläche und einem Treppenhaus unterschiedlich verhält, ist die Grenze der Einzelwert-Spezifikation offensichtlich. Eine Schlagzeile von 1 m ist üblicherweise die beste der vier Zahlen, aus einem kalibrierten Korridor in einem kontrollierten Test entnommen und so präsentiert, als beschriebe sie das ganze Gebäude. Die einzelne Zahl ist keine Lüge. Sie ist ein Stichprobenproblem, das als Spezifikation verkleidet ist.

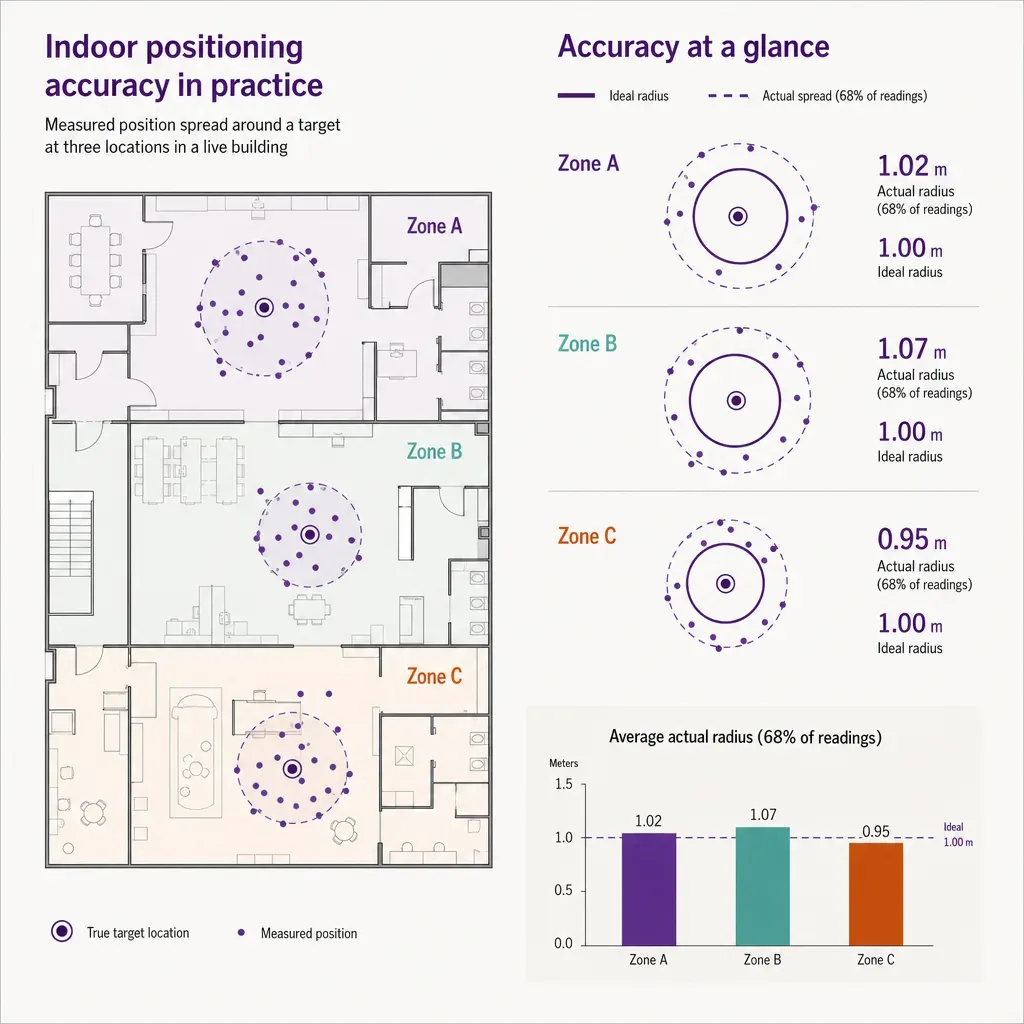

Eine nützlichere Rahmung, die dem entspricht, was eine Navigations-App einem Besucher tatsächlich liefert, ist eine kleine Tabelle von CEP90-Werten plus eine separate Stockwerksgenauigkeit: ein CEP90 für typische Innenkorridore, einer für offene Atrien, einer für randständige Zonen nahe Fenstern und ein Prozentsatz für die korrekte Stockwerksidentifikation. Anbieter, die eine solche Tabelle vorlegen können, sind tendenziell jene, die die technische Arbeit dafür geleistet haben. Anbieter, die sich weigern und darauf beharren, eine einzige Zahl reiche aus, sagen Ihnen etwas darüber, wie sie erwarten, dass Sie sie in Produktion messen.

Wo der Grundriss so viel Arbeit leistet wie die Funktechnik

Indoor-Genauigkeit ist nicht nur ein Funkproblem. Ein großer Teil der praktischen Genauigkeit kommt vom Map-Matching, dem Schritt, der einen verrauschten Rohfix nimmt und ihn auf die navigierbare Indoor-Karte zieht. Ein gut modellierter Grundriss, mit korrekt geometrierten Wänden, Türen, Rolltreppen und Aufzugsschächten, holt einen Rohfehler von 4 Metern in eine sinnvolle Position innerhalb eines Korridors zurück, weil der Algorithmus weiß, dass der Besucher legitim nicht in der Wand sein kann. Ein schlecht modellierter oder veralteter Grundriss tut das Gegenteil: Er platziert den Besucher mit Zuversicht an einer unmöglichen Stelle.

Deshalb muss ein ehrliches Gespräch über Genauigkeit die Karte ebenso umfassen wie die Funktechnik. Ein Anbieter, der auf seinem makellosen Referenzgrundriss demonstriert, produziert eine Reihe von Zahlen. Dieselbe Plattform, die gegen Ihren CAD-Export mit zwei fehlenden Wänden und einem veralteten Mieterausbau läuft, produziert eine andere. Wenn Sie Angebote vergleichen, vergleichen Sie Gleiches mit Gleichem: dieselbe Kartenqualität, derselbe Kalibrierungsaufwand und dieselbe Zielmetrik.

Wie Ariadne die Positionierung angeht, schlicht erklärt

Die Indoor-Navigation von Ariadne nutzt Wi-Fi- und Bluetooth-Low-Energy-Signalmuster in Kombination mit Map-Matching, um ein Telefon zu positionieren, ohne BLE-Beacon-Hardware und ohne Ultra-Wideband-Infrastruktur. Die Plattform verlässt sich für das Navigationserlebnis nicht auf visuelle Positionierung oder Kameras. Die Positionierung erfolgt opt-in auf App-Ebene: Der Besucher lädt eine Navigations-App herunter oder öffnet sie, stimmt der Standortnutzung zu und wird geroutet; niemandes Telefon wird ohne diese Zustimmung positioniert. Das ist die Navigationsseite der Plattform, getrennt von der anonymen Personenzählseite, die unten beschrieben wird.

Auf der Zähl- und Verweildauerseite ist die Datenschutzhaltung stärker und das Engineering anders.

Ariadne misst dies mit Hybrid Fusion, der patentierten kamerafreien Methode. Time-of-Flight-Tiefensensorik zählt an den Eingängen jeden Besucher und erfasst Geometrie statt Bilder, während die patentierte Signalerfassung die Bewegung im Innenraum verfolgt und die Signale erkennt, die ein Telefon aussendet, selbst im Flugmodus. Der Sensor streamt beide Datenströme an Ariadne, wo Hybrid Fusion sie zu einer Trajektorie pro Besuch zusammenführt und Zählwerte, Verweildauer und Wege berechnet. Die Datenströme tragen keine Identifikatoren: keine MAC-Adresse, keine Geräte-ID, keine biometrischen Daten, und es ist keine Kamera beteiligt. Identifikatoren werden nur gespeichert, wenn ein Besucher ausdrücklich zustimmt, was die Methode datenschutzfreundlich und außerhalb des biometrischen Bereichs hält.

Die beiden Seiten der Plattform teilen sich Infrastruktur, beantworten aber unterschiedliche Fragen. Die Navigationsseite gibt einem zustimmenden Besucher Schritt-für-Schritt-Routing im Gebäude. Die Zählseite misst, wie ausgelastet ein Raum aggregiert ist, ohne dass irgendetwas einen Besucher identifiziert. Genauigkeit der Indoor-Positionierung im Marketing-Sinne, also der blaue Punkt auf dem Telefon des Besuchers, ist eine Eigenschaft der Navigationsseite. Die Sensor-Hardware, die beide Seiten trägt, findet sich im Ariadne-Sensorportfolio, und die breitere Datenverarbeitung ist in der Datenschutzerklärung dargelegt.

Fragen, die es lohnt, einem Anbieter schriftlich zu stellen

Wenn Sie eine Indoor-Positionierungs-Evaluation durchführen, neigen die folgenden Fragen dazu offenzulegen, ob die Schlagzeile ehrlich ist. Stellen Sie sie schriftlich vor einem Pilot und bitten Sie um Antworten, die der Anbieter bereit ist, in einer Vertragsanlage zu wiederholen.

1. Welche Definition verwendet Ihre Genauigkeitszahl? RMS, CEP50, CEP90 oder Worst Case. Ist die Antwort vage, behandeln Sie die Zahl als Marketingaussage, nicht als Spezifikation.
2. Wie sah die Testumgebung aus? Ein 50 Meter gerader Korridor mit frisch kalibrierter Funkkarte ist nicht Ihr Gebäude. Fragen Sie nach der Art Raum, in der die Zahl gemessen wurde, der Grundrissqualität und dem verwendeten Gerät.
3. Wie hoch ist der CEP90 in einem offenen Atrium oder einer weiten Halle? Hat die Plattform nur eine Genauigkeitszahl für das ganze Gebäude, sehen Sie die Korridorzahl. Fragen Sie die Zahl für offene Räume separat ab.
4. Wie hoch ist der CEP90 innerhalb von drei Metern eines Außenfensters? Verschlechterung am Rand ist die häufigste Ursache für Nutzerbeschwerden, weil fensternahe Einzelhandelsflächen, Gate-Lounges und ambulante Räume genau die Orte sind, an denen Besucher stehen bleiben und die App prüfen.
5. Welcher Prozentsatz der Fixes liegt auf dem richtigen Stockwerk? Getrennt von der horizontalen Genauigkeit angegeben. Eine Stockwerksgenauigkeit von 95 Prozent im stabilen Zustand und ein dokumentierter Umgang mit Übergängen an Treppen und Rolltreppen ist angemessen; eine Weigerung, überhaupt eine Stockwerkszahl zu nennen, ist es nicht.
6. Wie sehen die schlechtesten ein Prozent der Fixes aus? Worst-Case-Fixes sind das, woran sich Nutzer erinnern. Ein Worst Case im selben Flügel wie die wahre Position ist akzeptabel. Ein Worst Case auf einem anderen Stockwerk oder außerhalb des Gebäudes ist es nicht.
7. Wie wird der Grundriss modelliert, und wer pflegt ihn? Map-Matching leistet einen großen Teil der Schwerstarbeit, sodass Qualität und Aktualität des Flächenmodells die Genauigkeit nach einem Mieterwechsel oder Umbau direkt treiben.
8. Wie wird die Funkumgebung kalibriert, und wie häufig? Manche Plattformen kalibrieren einmal und altern langsam. Andere kalibrieren laufend selbst. Fragen Sie, welche Ihre ist, und wie die Kalibrierung validiert wurde.

Was gut aussieht, vom Sitz des Besuchers aus

In einer Debatte über CEP90-Perzentile ist es leicht, die Perspektive zu verlieren. Das Ende jedes Indoor-Positionierungs-Projekts ist ein Besucher auf einer Halle, in einem Korridor oder in einem ambulanten Wartebereich, der auf ein Telefon schaut und versucht, irgendwohin zu kommen. Von diesem Sitz aus wird Genauigkeit als drei Eigenschaften gefühlt, nicht als eine.

• Stabilität. Der blaue Punkt zittert oder springt nicht, während der Besucher stillsteht. Stabilität liegt näher an der Varianz des Positionsfixes als an seinem Mittel, und ein System mit niedrigem Durchschnittsfehler und hoher Varianz fühlt sich schlechter an als ein System mit etwas höherem Durchschnitt und enger Varianz.
• Reaktionsfähigkeit. Der Punkt bewegt sich, wenn der Besucher sich bewegt, mit einer Verzögerung, die ein Mensch nicht bemerkt. Eine Verzögerung von zwei Sekunden ist in einer Museumsgalerie in Ordnung; in einem belebten Flughafen-Gate-Bereich, in dem der Besucher die Gate-Nummer gegen einen Bildschirm prüft, wirkt sie kaputt.
• Sinnvolles Scheitern. Wenn das System unsicher ist, zeigt es dem Nutzer einen breiteren Radius statt einer selbstbewusst falschen Position. Besucher vertrauen einem System, das Zweifel einräumt; sie misstrauen einem, das behauptet, sie seien 30 Meter von dort, wo sie tatsächlich sind.

Eine Plattform, die in allen drei Punkten gut abschneidet, hat üblicherweise CEP90-Werte von wenigen Metern in Innenkorridoren, einen etwas schlechteren Wert in offenen Volumen, einen ehrlichen Randvorbehalt und eine dokumentierte Stockwerksidentifikations-Genauigkeit. Sie wird Ihnen außerdem im Beschaffungsgespräch diese vier Zahlen separat geben, statt sie zu einer zusammenzufassen. Das ist die praktische Latte für ein Navigationserlebnis, das Besucher tatsächlich nutzen, und es ist die Latte, an der die meisten Marketing-Einzeiler leise scheitern.

FAQ

Ist eine Indoor-Positionierungsgenauigkeit von einem Meter realistisch?

Unter begrenzten Bedingungen, ja. Ein langer, strukturierter Innenkorridor fern von Außenfenstern, auf einem aktuellen Grundriss, mit kalibrierter Funkumgebung und einer gut abgestimmten Plattform, kann einen CEP90-Wert im unteren einstelligen Meterbereich erreichen. Dieselbe Plattform liefert in offenen Atrien, nahe Fenstern und während Stockwerkswechseln breitere Werte. Behandeln Sie eine Ein-Meter-Schlagzeile als Best-Case-Wert, nicht als Überall-im-Gebäude-Wert, und fragen Sie separate Zahlen für die schwierigeren Umgebungen ab.

Was ist der Unterschied zwischen RMS und CEP90?

RMS, der quadratische Mittelwert des Fehlers, mittelt quadrierte Fehler und ist empfindlich gegenüber großen Ausreißern; er ist tendenziell die kleinere der beiden Zahlen. CEP90 ist der Radius, der 90 Prozent der Fixes enthält, und liegt näher an dem, was ein Besucher erlebt, weil er die schlechteren Fixes widerspiegelt, die Nutzer tatsächlich bemerken. Eine als CEP90 angegebene Zahl ist fast immer ehrlicher als dieselbe Zahl als RMS, weil RMS den langen Schwanz versteckt, der Nutzerbeschwerden treibt.

Nutzt die Indoor-Positionierung Kameras oder biometrische Daten?

Nein. Ariadne zählt mit Hybrid Fusion: Time-of-Flight-Tiefensensorik plus patentierte Signalerfassung, nie mit Kameras. Time-of-Flight erfasst Geometrie statt Bilder, und die Signalerfassung erfasst standardmäßig keine MAC-Adresse, sodass die Messung ohne Video, ohne Gesichter und ohne biometrische Daten auskommt.

Braucht Ariadne BLE-Beacons oder UWB-Hardware?

Nein. Die Navigation von Ariadne positioniert ein Telefon aus Wi-Fi- und Bluetooth-Low-Energy-Signalmustern in Kombination mit einem map-gematchten Flächenmodell, ohne dedizierte BLE-Beacon-Hardware und ohne Ultra-Wideband-Infrastruktur. Das hält den Installationsaufwand kleiner und die Abhängigkeit von Hardware pro Stockwerk geringer als Positionierungsansätze, die dichte Beacon- oder UWB-Netze verlangen.
