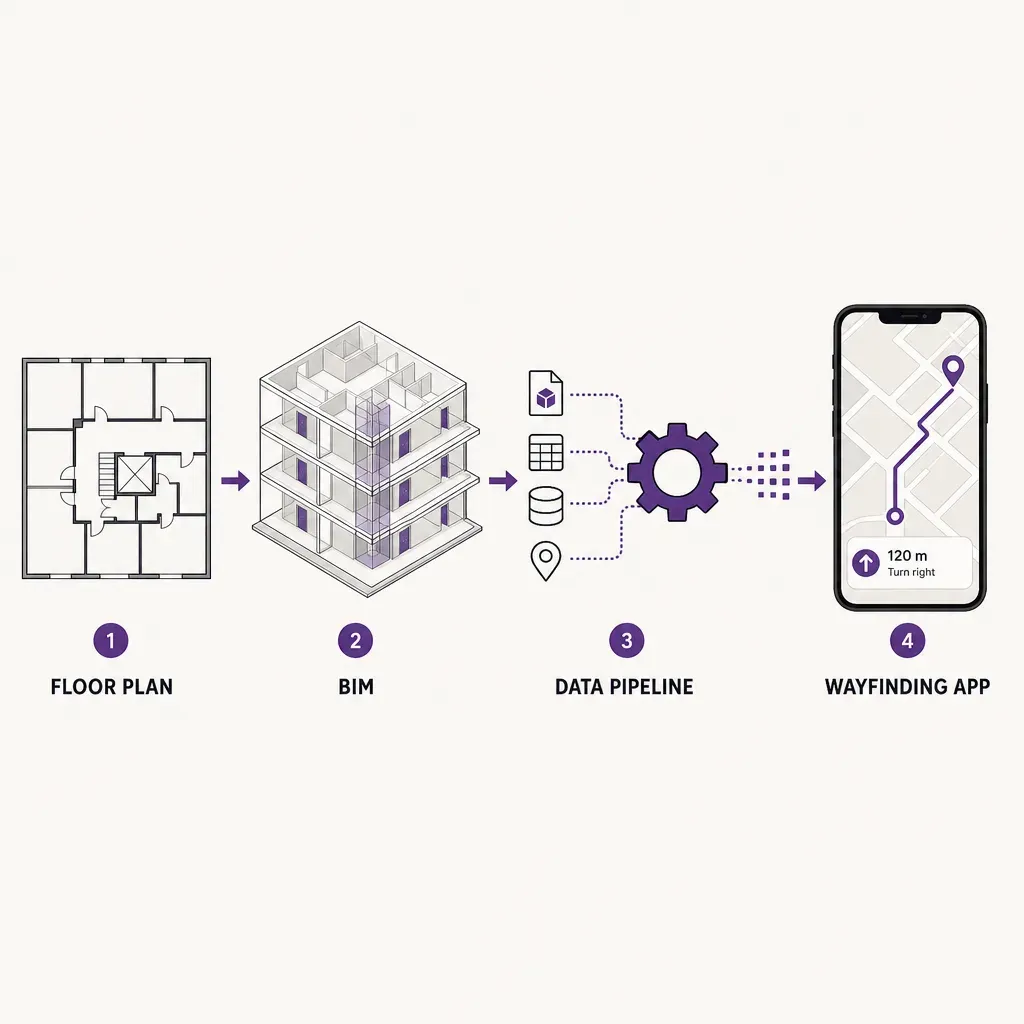

BIM zu Wayfinding-Pipeline: Vom Grundriss zur navigierbaren Innenraumkarte

Warum eine Wayfinding-Karte mehr ist als ein Grundriss

Ein gedruckter Grundriss sagt einem Menschen, wo die Räume sind. Eine Wayfinding-Karte sagt einer App, wie sie jemanden von der aktuellen Position zum gesuchten Gate, zur Station, zum Geschäft oder zum Besprechungsraum führt, auf dem Smartphone, in einem unbekannten Gebäude, während sich das Gebäude selbst ständig verändert. Das sind verschiedene Aufgaben, und die zweite braucht eine Datenpipeline dahinter. Diese Pipeline hat die Aufgabe, das zu nehmen, was das Gebäude bereits besitzt, ein CAD-Set, ein BIM-Modell, einen PDF-Lageplan, manchmal ein handgezeichnetes Evakuierungsdiagramm, und daraus eine routenfähige, abfragbare, mehrstöckige Karte zu machen, die eine Indoor-Navigations-App nutzen kann, ohne an Sonderfällen zu scheitern.

Fast jedes Wayfinding-Projekt unterschätzt diesen Schritt im Budget. Das Modell des Architekten ist reichhaltig, aber es wurde gebaut, um ein Gebäude zu errichten, nicht um darin zu navigieren. Der Export ist geometrisch schwer, voll von Objekten, die eine App nie nutzen wird, ohne die Metadaten, die die App eigentlich braucht, und auf einen Zeitpunkt festgeschrieben. Die Pipeline schließt diese Lücke. Dieser Beitrag geht die sechs Stufen dieser Pipeline durch, wie sie in der Praxis laufen, und legt fest, was jede Stufe der nächsten schuldet.

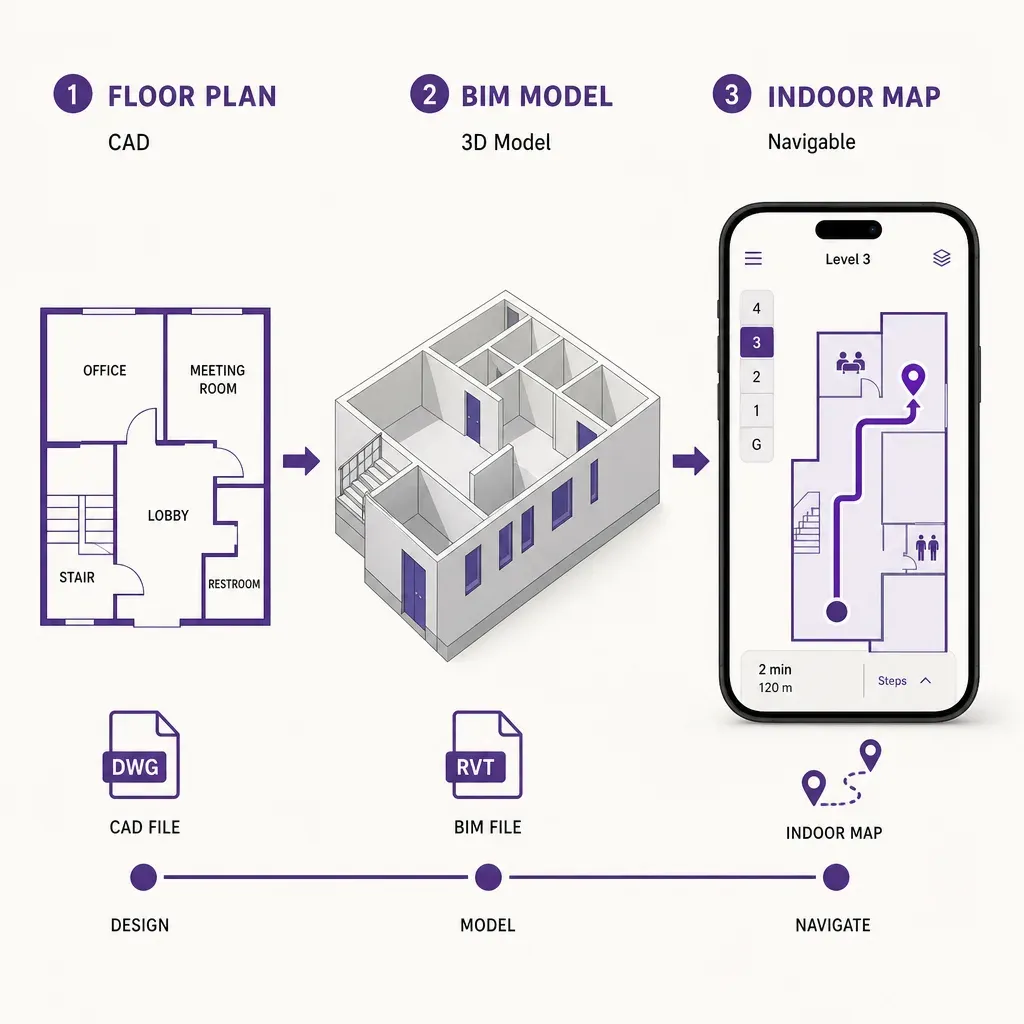

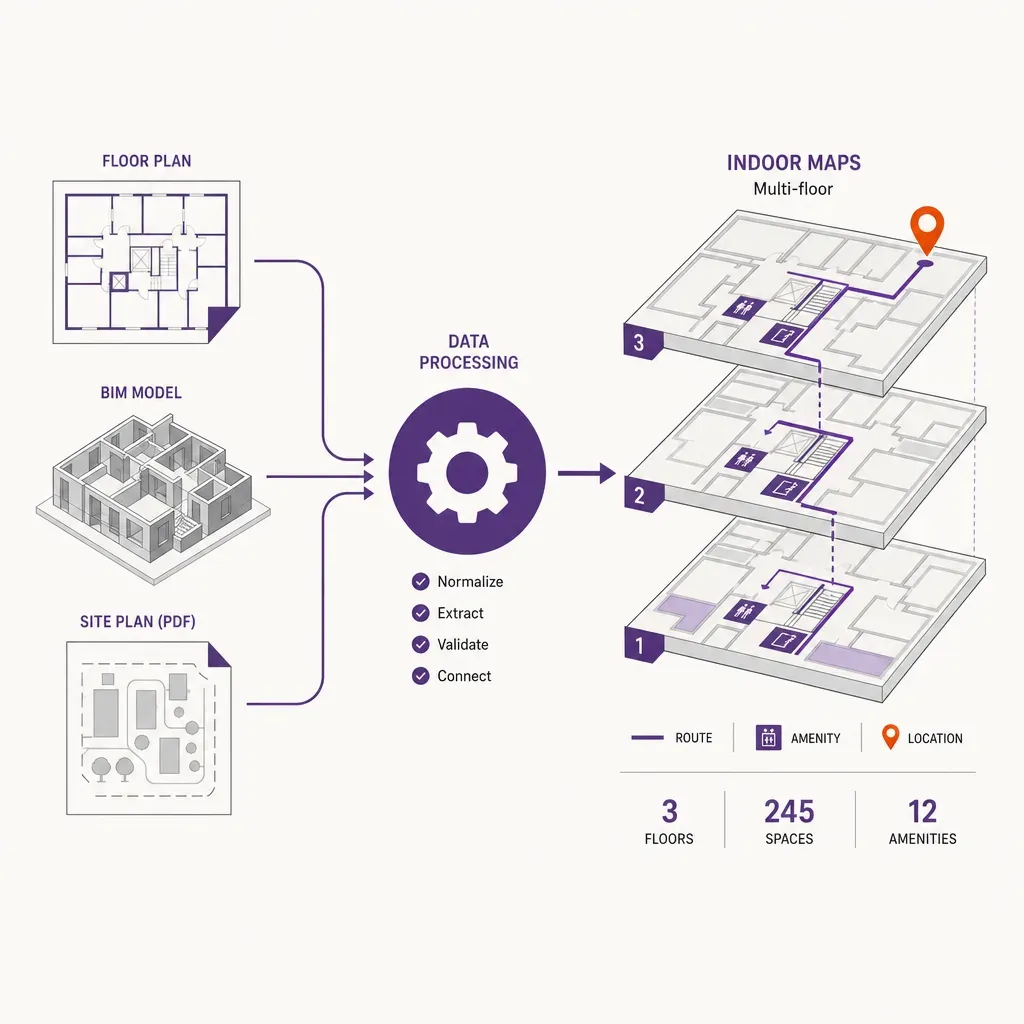

Stufe 1: Geometrie-Import aus CAD, BIM oder Grundrissen

Die erste Stufe ist es, eine saubere geometrische Wahrheit in ein arbeitsfähiges Format zu bringen. Drei Eingangsfamilien tauchen immer wieder auf, und jede braucht eine andere Aufnahme.

• BIM (IFC). Industry Foundation Classes ist der offene Standard, den die meisten modernen Projekte teilen. Eine IFC-Datei enthält Wände, Decken, Türen, Räume und Ausstattung als typisierte Objekte mit Attributen, nicht nur als Linien. Das macht IFC zum reichsten Ausgangspunkt, den eine Wayfinding-Pipeline haben kann, denn das Modell weiß bereits, dass eine Wand eine Wand und eine Tür eine Tür ist. Der Aufnahmeschritt parst die IFC, behält die Stockwerksstruktur und extrahiert die für die Navigation relevanten Kategorien: Räume, Wände, Türen, Öffnungen, Treppen, Aufzüge, Rampen. Alles Strukturelle, das für die Routenfindung nicht relevant ist (Fundamente, Decken als Volumenkörper, Gebäudetechnik), wird beiseitegelegt.
• CAD (DWG oder DXF). Ältere Gebäude und viele in Nutzung befindliche werden nur als CAD geliefert. Die Linienarbeit ist präzise, aber lose typisiert: Layer sagen, was eine Wand und was Mobiliar ist, und die Konvention variiert je nach Büro. Der Aufnahmeschritt ist hier ein Layer-Abgleich. Die Pipeline bildet die Layer-Benennung des Gebäudes auf einen kleinen kanonischen Satz ab, Wände, Türen, feste Hindernisse, Raumgrenzen, vertikale Erschließung, und verwirft Layer mit Titelblöcken, Schraffuren, Bemaßungen oder Gewerkearbeit, die für die Navigation irrelevant sind.
• PDF- oder Rastergrundrisse. Viele Gebäude haben nur ein PDF. Das ist machbar, fügt aber einen Nachzeichnungsschritt hinzu. Der Plan wird gegen den Gebäudegrundriss georeferenziert, dann werden Wände, Türen und Räume vektorisiert, von Hand bei einem kleinen Standort, mit assistierten Werkzeugen bei einem größeren. Die Ausgabe dieses Schritts ist dieselbe kanonische Geometrie, die die IFC- und CAD-Pfade erzeugen, sodass es späteren Stufen egal ist, welche Aufnahme verwendet wurde.

Am Ende von Stufe eins müssen zwei Dinge zutreffen, egal welcher Eingang. Erstens liegt jedes Stockwerk im selben Koordinatensystem, verankert an einer bekannten Georeferenz, damit die Innenraumkarte zur Außenwelt passt. Zweitens hat jeder Raum eine geschlossene Grenze, denn jede spätere Stufe setzt voraus, dass man fragen kann, ob ein Punkt innerhalb eines Raumes liegt.

Stufe 2: Geometrievereinfachung

Das Modell, das der Architekt liefert, ist um ein bis zwei Größenordnungen schwerer, als eine Wayfinding-App es braucht. Eine Wand in BIM ist ein Volumenkörper mit Dicke, Schichten und parametrischen Verbindungen. Für das Routing ist diese Wand ein Liniensegment. Eine Tür ist eine parametrische Familie mit Schwenkgeometrie; für das Routing ist sie eine Öffnung mit Position und Breite. Die Vereinfachung reduziert das Modell auf das, was die Navigations-Engine tatsächlich abfragt.

Typische Operationen in dieser Stufe:

• Extraktion der Wand-Mittellinie. Dicke Wand-Volumenkörper werden in ihre Mittellinien überführt, dann werden kolineare Segmente zusammengeschnappt, sodass ein Korridor als eine Linie erscheint und nicht als Kette von Fragmenten.
• Reduktion von Türen und Öffnungen. Jede Tür wird zu einem Punkt mit einem Breiten-Attribut auf der Wand, in der sie sitzt. Die Schwenkgeometrie entfällt; die Routing-Engine muss die Tür nicht zeichnen, sondern nur wissen, dass sie existiert und ob sie passierbar ist.
• Bereinigung der Raumpolygone. Räume werden auf saubere Polygone reduziert, Splitter und Selbstüberschneidungen werden entfernt. Benachbarte Räume, die eine Wand teilen, werden topologisch benachbart gemacht, sodass ein Pfad durch eine Tür von einem in den nächsten übergehen kann.
• Mobiliar- und Einrichtungsbereinigung. Schreibtische, Stühle, Pflanzkübel und dekorative Geometrie werden standardmäßig entfernt. Feste Hindernisse, die das Routing betreffen, Säulen, fest verbaute Theken, Sicherheitsschleusen, bleiben erhalten, denn eine Route, die durch eine Säule verläuft, ist keine Route.

Das richtige Vereinfachungsziel ist ehrlich: klein genug, um auf einem Smartphone in wenigen hundert Millisekunden geladen und geroutet zu werden, detailliert genug, dass die von der App gezeichnete Route mit dem übereinstimmt, was ein Besucher vor sich sieht. Das ist eine standortspezifische Abwägung und der erste Punkt, an dem eine Pipeline davon profitiert, einen Menschen im Loop zu haben statt voller Automatisierung.

Stufe 3: Aufbau des Multi-Floor-Graphen

Routing läuft nicht auf Geometrie. Es läuft auf einem Graphen: Knoten, die Orte repräsentieren, Kanten, die die Verbindungen dazwischen repräsentieren. Stufe drei wandelt die vereinfachte Geometrie in diesen Graphen um und, wichtiger, verbindet die Graphen jedes Stockwerks zu einem einzigen navigierbaren Gebäude.

Die Bausteine sind aus jedem Routing-System vertraut:

• Knoten. Ein Knoten ist eine Position, durch die die Route passieren kann: eine Tür, eine Korridorkreuzung, der Fuß oder Kopf einer Treppe, die Tür eines Aufzugs, ein definierter Punkt innerhalb eines großen offenen Raumes.
• Kanten. Eine Kante ist ein passierbares Segment zwischen zwei Knoten, mit Länge und Breite. Kanten tragen Kosten, die Grundkosten sind Distanz, mit Anpassungen für Treppen, schmale Öffnungen oder Routen, die ein Gebäude entmutigen will.
• Vertikale Verbinder. Treppen, Rolltreppen, Aufzüge und Rampen sind die Verbindungen zwischen Stockwerken. Jeder wird als eine oder mehrere Kanten zwischen dem oberen und unteren Knoten modelliert, mit Attributen, die sagen, ob sie in beide Richtungen passierbar sind, ob sie zeitgebunden sind (eine Rolltreppe, die nur während der Öffnungszeiten läuft) und ob sie barrierefrei sind.

Zwei Konstruktionsdetails entscheiden, ob sich der Graph in der Produktion gut verhält. Das erste ist die Handhabung von Kreuzungen in offenen Räumen. Ein langer Korridor ist einfach; ein weites Atrium braucht ein Netz aus routenfähigen Linien, keine einzige Kante quer durch ein leeres Polygon, damit der Graph realistische Wege widerspiegelt und nicht diagonale Abkürzungen, die ein Besucher gar nicht gehen kann. Das zweite ist die vertikale Verbindung. Die Pipeline muss wissen, dass der Fuß der Treppe S-03 im Erdgeschoss mit dem Kopf der Treppe S-03 in der ersten Etage verbunden ist und dass dies dieselbe physische Treppe ist. Das klingt trivial; in der Praxis ist eine inkonsistente Benennung zwischen Plansätzen die mit Abstand häufigste Quelle für gebrochene Routen über Stockwerke hinweg. Die Pipeline schuldet dem Projekt einen Verifikationsschritt, der jeden vertikalen Verbinder durchgeht und die Verbindung bestätigt.

Stufe 4: Point-of-Interest-Tagging

Ein Graph, der die Geometrie des Gebäudes kennt, kann eine Route berechnen. Er kann die Frage, die ein Besucher tatsächlich stellt, noch nicht beantworten, denn das ist ein Name, keine Koordinate. Stufe vier bindet Namen an Orte. Jeder Point of Interest (POI), den die App anzeigt, ein Gate, eine Station, eine Abteilung, ein Geschäft, ein Besprechungsraum, eine Toilette, ein Wickelraum, ein Defibrillator, eine Ladestation, wird als Datensatz mit einer stabilen Kennung angelegt und an einen Knoten im Graphen gebunden.

Ein funktionierender POI-Datensatz trägt mindestens:

• Eine stabile ID. Eine Kennung, die sich nicht ändert, wenn das Gebäude den Raum umbenennt. Der Anzeigename kann sich ändern, die ID sollte es nicht, denn Deep-Links und gespeicherte Favoriten hängen daran.
• Anzeigenamen pro Sprache. Der für den Besucher sichtbare Name in jeder Sprache, die die App unterstützt, getrennt von der ID gehalten. Ein Retail-POI kann sowohl mit dem Mieternamen als auch mit einer generischen Kategorie bezeichnet werden (eine Apotheke, die zugleich eine Marke ist).
• Kategorie und Suchbegriffe. Kategorien, die das Filtern steuern (Gastronomie, Services, vertikale Erschließung) und Suchbegriffe, die die Suche steuern (ein italienisches Restaurant sollte erscheinen, wenn ein Besucher Pizza eingibt).
• Öffnungszeiten und Live-Status-Hooks. Öffnungszeiten, mit denen die App ein nachts geschlossenes Geschäft ausgrauen kann, und ein Anschluss für Live-Verfügbarkeit, wenn das Gebäude sie liefert (ein Gate, das gerade gewechselt hat, eine Sprechstunde, die sich verspätet).

POI-Tagging ist die Stufe, die die Gebäudeteams am meisten interessiert, denn es ist die, an der sie für immer arbeiten werden. Die Pipeline schuldet ihnen einen Editor, der kein BIM-Eingriff erfordert. Das Modell unter der POI-Schicht ist Geometrie; die Schicht, die sie bearbeiten, sind Datensätze.

Stufe 5: Barrierefreiheits-Metadaten

Barrierefreiheit ist keine separate Karte. Sie sind Metadaten, die an denselben Knoten und Kanten hängen, die der Rest des Routings nutzt. Die Pipeline kennzeichnet das Modell so, dass ein Besucher, der eine barrierefreie Route braucht, sie genauso einfach bekommt wie ein sehender Besucher die kürzeste.

Die Metadaten, die eine Wayfinding-App tatsächlich abfragt:

• Stufenfrei-Markierungen an vertikalen Verbindern. Jede Treppe wird als nicht stufenfrei markiert; jeder Aufzug, jede Rampe oder jede ebenerdige Rolltreppe, die man laufen kann, wird als stufenfrei markiert. Die Routing-Engine liest diese Markierung, wenn ein Besucher eine barrierefreie Route wählt, und meidet jede Kante, die nicht stufenfrei ist.
• Türbreiten und Schwellen. Jede Tür erfasst ihre lichte Breite und ob sie eine erhöhte Schwelle hat, sodass die Engine Türen ablehnen kann, durch die ein Rollstuhl nicht passt.
• Oberfläche und Gefälle. Kanten erfassen die Oberfläche (glatt, Kopfsteinpflaster, Gitterrost) und das Gefälle auf Rampen, sodass die Engine ein 10-Prozent-Gefälle vermeiden kann, wenn eine sanftere Alternative existiert.
• Barrierefreie POIs. Barrierefreie Toiletten, Höranlagen, Wickelräume, Ruheräume und Assistenzpunkte sind eigenständige POIs erster Klasse, nicht in einer breiteren Kategorie verborgen.

Zwei Dinge sind wichtig dabei, wie diese Metadaten erhoben werden. Sie sind schwer allein aus BIM abzuleiten, denn das Modell trägt sie selten konsistent. Es braucht eine Vor-Ort-Begehung, oft mit dem Barrierefreiheitsteam, und sie sollten gegen dieselben Knoten-IDs eingegeben werden, die die Geometrie bereits besitzt, sodass ein späteres Geometrie-Update sie nicht überschreibt.

Stufe 6: Der Update-Workflow

Ein Gebäude verändert sich. Ein Mieter zieht um, ein Korridor wird zum Umbau gesperrt, eine neue Sprechstunde öffnet, ein Treppenhaus ist eine Woche außer Betrieb. Eine Wayfinding-Pipeline, die nur bei der Übergabe läuft, driftet langsam aus der Übereinstimmung mit dem Gebäude, und Besucher bemerken das innerhalb von Wochen. Die sechste Stufe wird in den meisten Projekten vergessen, und sie entscheidet, ob die Innenraumkarte im dritten Jahr noch vertrauenswürdig ist.

Ein praktischer Update-Workflow trennt drei Arten von Änderungen:

1. Live-Betriebsänderung. Ein Gate-Wechsel, eine vorübergehende Sperrung, eine Sprechstunde, die sich verspätet. Diese berühren die Geometrie nicht; sie berühren Attribute an Knoten und Kanten, und die App zieht sie über die Live-Datenfeeds des Gebäudes. Reaktionszeit: Sekunden bis Minuten.
2. Weiche Änderung. Ein Händler zieht in eine Einheit, eine Abteilung wird umbenannt, Öffnungszeiten verschieben sich. Diese berühren nur die POI-Schicht. Sie werden von den eigenen Editoren des Gebäudes bearbeitet, ohne erneuten Import von Geometrie. Reaktionszeit: noch am selben Tag.
3. Harte Änderung. Eine Wand wird verschoben, eine Treppe wird umkonfiguriert, ein neuer Flügel öffnet. Diese brauchen einen frischen Geometrie-Import, einen erneuten Lauf der Vereinfachung und einen Graphen-Wiederaufbau auf den betroffenen Stockwerken. Die Pipeline hält Knoten-IDs überall dort stabil, wo sich die zugrunde liegende Geometrie nicht geändert hat, sodass die POI- und Barrierefreiheits-Metadaten den Wiederaufbau überleben und nicht von Hand neu eingegeben werden müssen. Reaktionszeit: Tage, beschränkt auf den betroffenen Bereich.

Die Disziplin, die das funktionieren lässt, ist die in den Stufen drei und vier eingeführte Konvention stabiler IDs. Wird eine Knoten-ID als Vertrag behandelt, kann das Gebäudeteam eine korrigierte Zeichnung neu importieren, ohne die redaktionelle Arbeit darüber zu verlieren. Werden IDs bei jedem Import neu erzeugt, ist jeder Re-Import faktisch ein frischer Aufbau, und das Gebäude lässt das Aktualisieren irgendwann sein.

Wo die Personenzählseite anknüpft

Die obige Pipeline geht darum, Besucher dorthin zu bringen, wo sie hin wollen. Die andere Hälfte des Innenraum-Datenbildes ist zu verstehen, wie sich Besucher tatsächlich bewegen, was eine Personenzähl-Frage ist. Beide Seiten teilen sich dieselbe Karte, fahren aber auf unterschiedlichen Sensoren und beantworten unterschiedliche Fragen.

Auf der Zählseite sitzt ein Time-of-Flight-Tiefensensor über jedem Eingang und liest die Geometrie jeder Person, die die Schwelle überquert, bis auf rund 30 Zentimeter genau. Er erfasst Form und Bewegung, nicht Bilder, und es gibt keine Kamera, keine Gesichtsdaten und keine Geräte-ID im Datenstrom. Die Zählung ist im selben Koordinatensystem verankert wie die Wayfinding-Karte, sodass eine Eintrittszählung zu einer konkreten Tür gehört und eine Zonenbelegung zu einem konkreten Raumpolygon, auf demselben Graphen, gegen den die Navigations-App routet.

Die Gruppengrößenbestimmung im Inneren des Gebäudes, wie viele Menschen gerade in einer Zone sind, wie die Verweildauer pro Bereich variiert, kommt aus Ariadnes patentierter Signalerfassung. Sie erkennt die Funksignale, die Telefone aussenden, auch im Flugmodus, und trianguliert die Position, ohne standardmäßig eine MAC-Adresse zu erfassen. Das Ergebnis ist ein Live-Bild der Belegung, das sich direkt auf den Routing-Graphen abbildet, den die Wayfinding-Seite bereits besitzt: wie ausgelastet jede Zone ist, wo Engpässe entstehen, welche Routen ungenutzt bleiben.

Die Wayfinding-App und die Zählschicht sind aus Sicht des Besuchers bewusst getrennt. Die Navigationsseite ist Opt-in: Ein Besucher lädt die Gebäude-App, willigt in deren Nutzung ein, und die App führt die Positionierung auf seinem Telefon aus, solange er sie geöffnet hat. Die Zählseite läuft unter dem Gebäude und sieht nie eine Einzelperson; sie sieht Summen, Belegungen und Flüsse. Der Datenschutzvertrag ist in der Datenschutzerklärung dargelegt, und die praktische Folge für die Pipeline ist, dass dieselbe Karte beide Zwecke bedienen kann, ohne dass die Navigationsseite der Zählseite je eine personenbezogene Kennung übergibt.

Eine kurze Checkliste für Gebäude, die die Pipeline beauftragen

Wenn Sie ein Wayfinding-Projekt zuschneiden und sicherstellen wollen, dass die Datenpipeline später nicht der Teil ist, der zubeißt, sind dies die Fragen, die Sie dem Anbieter schriftlich stellen sollten.

1. Welche Eingaben können Sie aufnehmen? Bestätigen Sie, dass IFC, DWG oder DXF und nachgezeichnetes PDF alle unterstützt werden, denn ein Gebäude hat selten nur eines davon.
2. Wie werden Knoten-IDs vergeben, und was überlebt einen Re-Import? Sind IDs über Geometrie-Updates hinweg stabil, überlebt Ihre POI- und Barrierefreiheitsarbeit einen Umbau. Wenn nicht, machen Sie sie jedes Mal neu.
3. Wie werden vertikale Verbinder verifiziert? Fragen Sie nach der Begehung, die bestätigt, dass jede Treppe, jeder Aufzug und jede Rolltreppe über die Stockwerke hinweg korrekt verbunden ist. Falsch zugeordnete Verbindungen sind die mit Abstand häufigste Ursache für gebrochene Stockwerksrouten.
4. Wer pflegt POIs nach der Übergabe, und wie? Das Gebäudeteam sollte einen Laden umbenennen, Öffnungszeiten ändern oder einen Besprechungsraum hinzufügen können, ohne ins BIM-Modell zurückzugehen.
5. Wie werden Barrierefreiheits-Metadaten erhoben und gepflegt? Lautet die Antwort nur 'was das BIM-Modell trägt', haben Sie Lücken. Eine Begehung sollte im Leistungsumfang verankert sein.
6. Wie sieht der Workflow für eine harte Geometrieänderung aus? Ein abgegrenzter Re-Import auf den betroffenen Stockwerken, mit anderswo erhaltenen stabilen IDs, ist die richtige Antwort. Ein vollständiger Wiederaufbau jedes Mal nicht.
7. Wie bedient dieselbe Karte die Personenzähl-Analytik? Will das Gebäude Belegung und Fluss zusätzlich zur Navigation, muss die Karte beides verankern. Bestätigen Sie, dass die Zählseite kamerafrei ist und dass keine personenbezogene Kennung von der Navigationsseite hinüberwandert.

FAQ

Ist BIM erforderlich, oder kann die Pipeline mit CAD oder PDF beginnen?

BIM liefert den reichsten Ausgangspunkt, weil das Modell Wände, Türen und Räume bereits typisiert, sodass weniger manuelle Klassifizierung im weiteren Verlauf nötig ist. CAD ist mit einem Layer-Abgleich-Schritt machbar, und ein PDF-Grundriss lässt sich mit assistierten Werkzeugen vektorisieren. Am Ende der Geometrie-Import-Stufe ist das Format unabhängig vom Eingang gleich, sodass spätere Stufen nicht von der Quelle abhängen.

Wie werden Treppen, Aufzüge und Rolltreppen über Stockwerke hinweg behandelt?

Jeder vertikale Verbinder wird zu einer oder mehreren Kanten im Graphen, die einen Knoten auf der oberen Etage mit einem Knoten auf der unteren Etage verbinden. Die Pipeline verifiziert jede Verbindung in einer Begehung, denn falsch zugeordnete Namen zwischen Plansätzen sind die mit Abstand häufigste Ursache für Routen, die nicht sauber zwischen Stockwerken wechseln. Verbinder tragen Attribute für Richtung, Barrierefreiheit und zeitgebundenen Betrieb.

Muss die Wayfinding-Karte neu aufgebaut werden, wenn sich das Gebäude ändert?

Nur, wenn sich die Geometrie ändert. Eine Live-Betriebsänderung, ein Gate-Wechsel oder eine kurzfristige Sperrung, läuft in Sekunden über Knoten- und Kantenattribute. Eine weiche Änderung, etwa ein umbenannter Laden oder neue Öffnungszeiten, wird am selben Tag in der POI-Schicht editiert. Eine harte Änderung, eine verschobene Wand oder ein neuer Flügel, braucht einen abgegrenzten Geometrie-Re-Import, aber stabile Knoten-IDs lassen die POI- und Barrierefreiheitsarbeit in unveränderten Bereichen den Wiederaufbau überleben.

Wie unterscheiden sich Barrierefreiheitsdaten von normalen Routing-Daten, und warum werden sie getrennt erhoben?

Barrierefreiheitsdaten sind Metadaten an denselben Knoten und Kanten, die der Rest des Routings nutzt, keine separate Karte. Sie werden getrennt erhoben, weil BIM-Modelle sie selten konsistent tragen, sodass die Pipeline eine Begehung mit dem Barrierefreiheitsteam erwartet, um stufenfreie Routen, lichte Türbreiten, Rampengefälle und barrierefreie POIs aufzunehmen. Sie gegen dieselben Knoten-IDs wie die Geometrie zu halten, bedeutet, dass ein späteres Geometrie-Update die Barrierefreiheitsmarkierung nicht verliert.

Braucht die Personenzählseite Kameras oder personenbezogene Daten?

Nein. Ariadne zählt mit Time-of-Flight-Tiefensensorik an den Eingängen und patentierter Signalerfassung im Inneren des Gebäudes. Time-of-Flight liest die Geometrie der Personen, die eine Schwelle überqueren, bis auf rund 30 Zentimeter genau, nie ein Bild. Die Signalerfassung erfasst standardmäßig keine MAC-Adresse, sodass keine Geräte-ID in der Zählung steckt. Die Wayfinding-Karte und die Zählschicht teilen sich ein Koordinatensystem, aber keine personenbezogene Kennung wandert von der Opt-in-Navigations-App in die Zählschicht.
